При проектировании и производстве изделий важно учитывать параметры гибки труб. Это позволяет точно оценить сложность работы и подобрать оптимальный набор инструментов. В этой статье разберём основные расчёты и формулы, которые применяются при гибке труб различного диаметра и толщины.

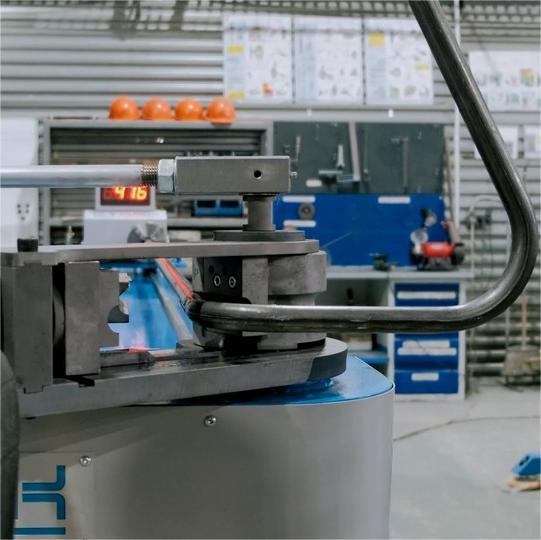

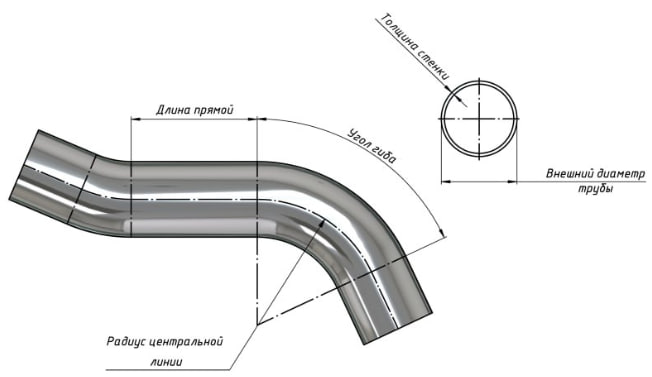

Базовые параметры гибки труб
Два ключевых показателя определяют сложность гибки и влияют на выбор технологии:
- Коэффициент стенки (КС)
- Относительный радиус гибки (ОРГ)
1. Коэффициент стенки (КС)
Коэффициент стенки (КС) — это отношение толщины стенки к внешнему диаметру трубы. Он показывает, насколько труба тонкостенная или, наоборот, толстостенная.
Формула:
КС = ТС / ВД
где:
ТС — толщина стенки трубы,
ВД — внешний диаметр трубы.
Пример:
Если толщина стенки 2 мм, а внешний диаметр 40 мм, коэффициент будет равен 0.05.
Как интерпретировать результат:
- Трубы с КС менее 0,1 (ОТС > 10) считаются толстостенными.
- Трубы с КС более 0,025 (ОТС > 40) — тонкостенными.
В некоторых источниках можно встретить обратное соотношение — ОТС = ТС / ВРГ (внешний радиус гибки). Это не ошибка — просто альтернативная запись.
2. Относительный радиус гибки (ОРГ)
Этот показатель отражает, насколько велик радиус изгиба относительно диаметра трубы. Он помогает определить, будет ли изгиб «плавным» или резким.
Формула:
ОРГ = ВД / РЦЛ
где:
РЦЛ — радиус по центральной линии трубы,
ВД — внешний диаметр трубы.
Чем меньше ОРГ, тем сложнее выполнить изгиб без деформаций. Особенно важно это учитывать при гибке нержавеющих или тонкостенных труб.
Как рассчитывается сложность гибки труб
Сложность гибки напрямую зависит от сочетания двух параметров:
- Коэффициента стенки (КС)
- Относительного радиуса гибки (ОРГ)
Если оба параметра стремятся к низким значениям, гибка становится технически сложной и требует применения специализированного оборудования.
Дополнительные параметры, влияющие на гибку
Помимо КС и ОРГ, на выбор технологии гибки влияют следующие факторы:
- Угол гиба (УГ) — чем больше угол, тем выше нагрузка на трубу.
- Длина прямой (ДП) — влияет на стабильность трубы при изгибе.
- Количество изгибов — при множественных изгибах используется XYZ-координаты с радиусом центральной линии (РЦЛ) и расстояниями между изгибами.
Итоги
Для точного подбора инструмента и технологии важно учитывать:
- Относительную толщину стенки трубы
- Радиус изгиба
- Угол и длину прямой
- Геометрию всей конструкции
Если вы хотите упростить расчёты и подобрать нужные параметры для гибки труб, специалисты нашей компании помогут вам выбрать оборудование и дать рекомендации по технологии.
