Выбираем трубогибочное оборудование с ЧПУ: автоматические и полуавтоматические станки

Трубогибочные станки являются неотъемлемой частью современного промышленного производства, обеспечивая обработку металлических труб и профилей для различных отраслей промышленности. При выборе подходящего оборудования важно понимать ключевые различия между автоматическими станками с ЧПУ (CNC) и полуавтоматическими станками (NC). Выбор между этими типами оборудования зависит от объемов производства, требований к точности, бюджета и сложности обрабатываемых изделий.

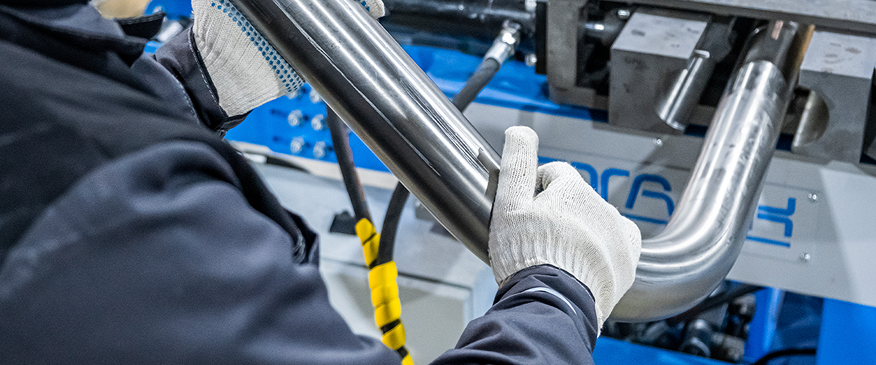

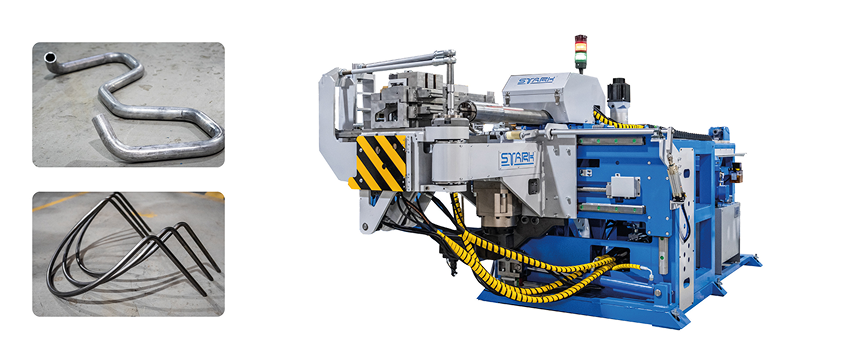

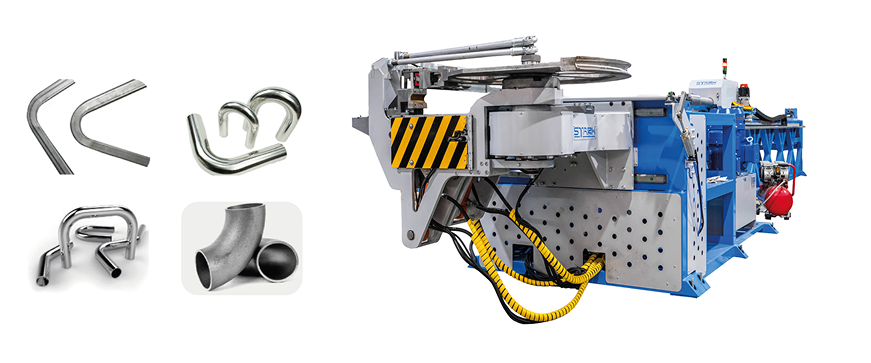

Автоматические трубогибочные станки с ЧПУ (CNC)

Определение и принцип работы

Автоматические трубогибочные станки с ЧПУ (Computer Numerical Control) представляют собой оборудование, которое обеспечивает полную автоматизацию процесса гибки труб. Эти станки используют компьютерное управление для контроля всех аспектов производственного процесса, включая подачу материала, позиционирование, гибку и поворот трубы в пространстве.

CNC-станки оснащены промышленными компьютерами с современным программным обеспечением, которое позволяет выполнять сложные трехмерные операции гибки. Система управления может интерпретировать сложные чертежи и автоматически конвертировать их в команды управления станком. Это обеспечивает возможность создания изделий с множественными изгибами и сложной геометрией за один установ.

Технические характеристики и возможности

Современные CNC трубогибочные станки обладают впечатляющими техническими характеристиками:

• Точность гибки: ±0.1° или даже ±0.05°
• Скорость гибки: до 150°/сек
• Скорость подачи материала: до 1000 мм/сек

Преимущества CNC-станков

• Высокая точность и повторяемость. CNC-станки обеспечивают исключительную точность благодаря компьютерному управлению и обратной связи от датчиков. Повторяемость изделий достигает 99%, что является необходимым для серийного производства.
• Максимальная производительность. Автоматизация всех операций позволяет достичь высокой скорости производства — до 3–5 раз выше по сравнению с обычными трубогибочными станками.
• Гибкость и универсальность. Программируемые параметры позволяют быстро переключаться между различными типами изделий. Станки могут сохранять бесконечное количество программ гибки, что существенно упрощает настройку при серийном производстве.
• Сложные трехмерные изгибы. CNC-станки способны выполнять сложные пространственные операции гибки, которые невозможно реализовать на простом оборудовании. Возможность установки многоуровневой гибочной головки обеспечивает выполнение изгибов с различными радиусами на одном изделии.

Недостатки CNC-станков

• Высокая стоимость приобретения. CNC-станки требуют значительных капитальных вложений, что может быть барьером для малых предприятий. Стоимость может быть в 2–3 раза выше полуавтоматических аналогов.[2][4][18]
• Сложность обслуживания и ремонта. Высокотехнологичное оборудование требует специализированного технического обслуживания и квалифицированного персонала. Стоимость обслуживания и запасных частей также значительно выше.
• Требования к квалификации оператора. Работа с CNC-станками требует высокой квалификации оператора и знания программного обеспечения. Обучение персонала может занимать до 12–18 месяцев.

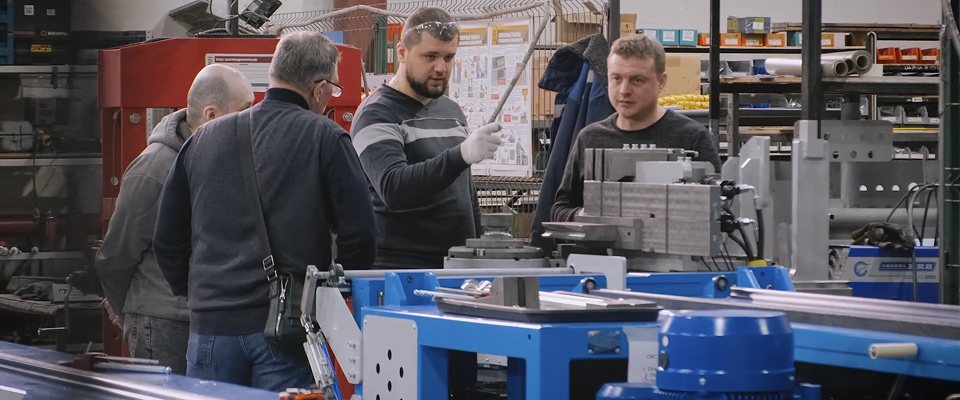

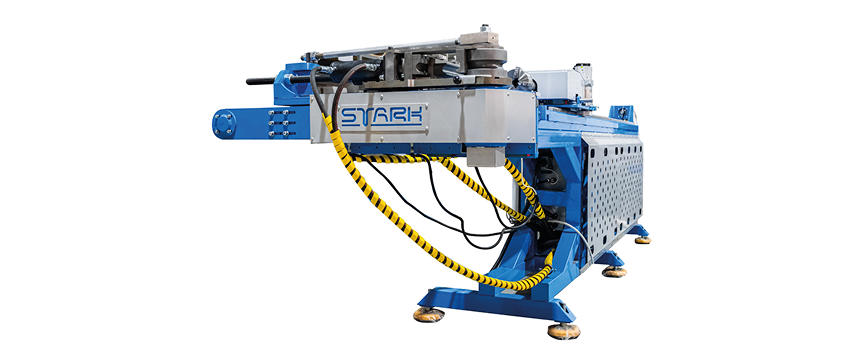

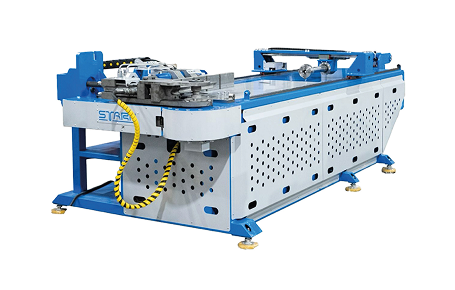

Полуавтоматические трубогибочные станки NC

Определение и принцип работы

Полуавтоматические трубогибочные станки NC (Numerical Control) представляют собой компромиссное решение между ручными и полностью автоматизированными станками. В этих станках процесс гибки выполняется автоматически с помощью гидравлической системы и программируемого контроллера, в то время как подача и поворот трубы осуществляются вручную оператором.

NC-станки оснащаются PLC-контроллерами (программируемые логические контроллеры) с сенсорными панелями управления, которые позволяют задавать параметры гибки и сохранять программы. Система управления контролирует угол гибки через энкодеры, обеспечивая точность от ±0.1°.

Технические характеристики

• Точность гибки: ±0.1–0.5°
• Скорость гибки: 30–100°/сек
• Диапазон диаметров труб: от 6 мм до 220 мм

Преимущества NC-станков

• Экономическая эффективность. NC-станки имеют значительно более низкую стоимость приобретения по сравнению с CNC-аналогами. Это делает их доступными для малых и средних предприятий с ограниченным бюджетом.
• Простота эксплуатации и обслуживания. Механическая простота NC-станков обеспечивает более простое обслуживание и ремонт. Большинство компонентов являются стандартными и легко заменяемыми.
• Быстрое освоение оператором. Обучение работе на NC-станке занимает значительно меньше времени. Интуитивно понятный интерфейс позволяет быстро освоить основные операции.
• Надежность и долговечность. Простая конструкция обеспечивает высокую надежность и долгий срок службы оборудования при правильном обслуживании.

Недостатки NC-станков

• Ограниченная гибкость. NC-станки не могут выполнять сложные трехмерные операции гибки и имеют ограничения по сложности изделий. Каждое изменение параметров требует ручного перепрограммирования.
• Более низкая производительность. Необходимость ручного позиционирования и поворота трубы снижает общую производительность.
• Зависимость от квалификации оператора. Качество продукции в значительной степени зависит от опыта и навыков оператора. Человеческий фактор может приводить к вариациям в качестве изделий.

Сравнительный анализ характеристик

Таким образом, CNC-станки обеспечивают значительно более высокую точность гибки благодаря компьютерному управлению и системам обратной связи. Точность ±0.05–0.1° против ±0.1–0.5° у NC-станков делает CNC-оборудование предпочтительным для высокоточных применений, таких как аэрокосмическая и медицинская промышленность.

Повторяемость результатов у CNC-станков достигает 99%, что критично для серийного производства. NC-станки показывают более низкую повторяемость из-за влияния человеческого фактора при ручном позиционировании.

CNC-станки демонстрируют значительное превосходство и в скорости работы. Скорость гибки может достигать 150°/сек против 30–100°/сек у NC-станков. Автоматическая подача и позиционирование материала в CNC-станках исключают простои на переустановку, что повышает общую производительность в 3–5 раз.

Время переналадки при смене изделий у CNC-станков минимально благодаря программируемым параметрам, в то время как NC-станки требуют ручной перенастройки.

Наконец, CNC-станки обеспечивают максимальное удобство для оператора после освоения системы управления. Графический интерфейс с возможностью 3D-моделирования и симуляции процесса гибки значительно упрощает программирование сложных изделий.

NC-станки имеют более простой интерфейс, что облегчает первоначальное освоение, но ограничивает возможности программирования сложных операций. Сенсорные панели управления с поддержкой различных языков, включая русский, делают эксплуатацию удобной.

Применение в различных отраслях

Автомобильная промышленность

Автомобильная промышленность является крупнейшим потребителем трубогибочного оборудования, на которую приходится около 60% всего рынка. CNC-станки широко используются для производства топливных магистралей, систем кондиционирования, выхлопных систем и элементов кузова.

В производстве автокомпонентов CNC-станки обеспечивают требуемую точность и производительность для массового производства. Возможность выполнения сложных трехмерных изгибов критична для современных автомобильных конструкций.

NC-станки также находят применение в автомобильной промышленности, особенно для производства более простых компонентов или в условиях ограниченного бюджета.

Мебельная промышленность

В мебельной промышленности трубогибочные станки используются для производства металлических каркасов стульев, столов, кроватей и другой мебели. CNC-станки позволяют создавать сложные S-образные изгибы ножек стульев и плавные переходы подлокотников за один проход.

Пятиосевые CNC-станки способны выполнять минимальный радиус гибки в 1.5 раза больше диаметра трубы с утонением стенки и овальностью не более 8%. Это обеспечивает высокое качество и эстетичность мебельных изделий.[32]

NC-станки типа GP 2.0 успешно применяются для производства каркасов кроватей, обеспечивая хорошее соотношение цены и качества.

Аэрокосмическая промышленность

Аэрокосмическая промышленность предъявляет самые строгие требования к точности и качеству гибки. CNC-станки являются практически единственным решением для этой отрасли благодаря способности обеспечивать микронную точность и повторяемость.

В аэрокосмических применениях критически важна точность размеров и отсутствие дефектов, что может обеспечить только полностью автоматизированное CNC-оборудование.

Строительство и архитектура

В строительной отрасли трубогибочные станки используются для производства перил, ограждений, элементов фасадов и других архитектурных конструкций. NC-станки часто являются предпочтительным выбором для небольших строительных компаний благодаря более доступной стоимости.

Экономические факторы

Стоимость приобретения

CNC-станки требуют значительно больших капиталовложений по сравнению с NC-аналогами. Стоимость CNC-станка может превышать стоимость NC-станка в 2–3 раза в зависимости от комплектации и производителя.

Для малых и средних предприятий с ограниченным бюджетом NC-станки часто являются единственным доступным вариантом автоматизации производства. Однако для крупносерийного производства более высокие первоначальные затраты на CNC-оборудование окупаются за счет повышенной производительности.

Эксплуатационные расходы

CNC-станки имеют более высокие эксплуатационные расходы из-за сложности обслуживания и необходимости в квалифицированном персонале. Стоимость запасных частей и сервисного обслуживания также выше.

NC-станки обеспечивают более низкие эксплуатационные расходы благодаря простоте конструкции и доступности стандартных компонентов. Обслуживание может выполняться собственными силами предприятия.

Окупаемость инвестиций

Для высокообъемного производства CNC-станки обеспечивают быструю окупаемость благодаря значительному повышению производительности и снижению трудозатрат. Автоматизация процесса позволяет снизить количество операторов в 2–3 раза.

NC-станки имеют более длительный период окупаемости, но подходят для предприятий с меньшими объемами производства или ограниченными финансовыми возможностями.[20][28]

Техническое обслуживание и надежность

Требования к обслуживанию CNC-станков

CNC-станки требуют регулярного профессионального обслуживания, включающего:

• Обновление программного обеспечения
• Калибровку систем управления
• Проверку датчиков обратной связи
• Контроль качества гидравлического масла и состояния уплотнений

Превентивное обслуживание включает комплексную диагностику и своевременную замену изнашивающихся компонентов. Это требует привлечения специализированных сервисных служб и увеличивает эксплуатационные расходы.

Обслуживание NC-станков

NC-станки имеют более простые требования к обслуживанию:

• Смазка механических компонентов
• Контроль гидравлической системы
• Периодическая проверка точности позиционирования

Большинство операций можно выполнять штатным персоналом без привлечения внешних специалистов. Это снижает эксплуатационные расходы и время простоя.

Заключение

Выбор между автоматическими CNC и полуавтоматическими NC трубогибочными станками должен основываться на тщательном анализе производственных потребностей, бюджетных ограничений и долгосрочных бизнес-целей. CNC-станки представляют собой инвестицию в будущее производства, обеспечивая максимальную автоматизацию, точность и производительность для крупносерийного производства сложных изделий. Их способность к интеграции с современными производственными системами делает их стратегически важным активом для развивающихся предприятий.

NC-станки остаются привлекательным решением для малых и средних предприятий, обеспечивая баланс между функциональностью и доступностью. Их простота эксплуатации, низкие эксплуатационные расходы и быстрая окупаемость делают их идеальным выбором для компаний на начальном этапе автоматизации производства или работающих с ограниченными объемами.[20][3][28]

Современные тенденции рынка указывают на продолжающийся рост спроса на трубогибочное оборудование, особенно в автомобильной промышленности и производстве электротранспорта. Технологические инновации, включая электрические приводы, IoT-интеграцию и системы искусственного интеллекта, будут продолжать повышать эффективность и расширять возможности применения как CNC, так и NC-станков. Предприятиям следует рассматривать инвестиции в трубогибочное оборудование как стратегическое решение, учитывающее не только текущие потребности, но и перспективы развития бизнеса и отрасли в целом.
