Сегментная гибка — это технология, которая обычно применяется на проволокогибочных или трубогибочных станках, когда необходимо получить детали с промежуточными или нестандартными радиусами изгиба.
Существует два основных классических способа гибки:
1. Гибка по матрице: Позволяет получить чёткий, заданный радиус.
2. Гибка прокатом: Используется для создания больших радиусов, так как при малом радиусе нагрузка на оборудование и заготовку становится чрезмерной.
Сегментная гибка занимает промежуточное положение. Она становится оптимальным решением, когда радиус изгиба слишком велик для обычной гибки по матрице, но использование проката на валках нецелесообразно. Например, для получения радиуса в 1000 мм гибочный ролик для проката должен был бы иметь диаметр около 2 метров. Использование же прокатного метода часто оказывается слишком долгим, трудоёмким и экономически невыгодным процессом.

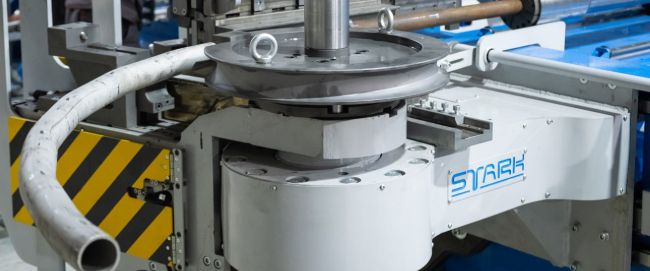

Принцип метода заключается в том, что на ролике меньшего диаметра выполняется не один плавный изгиб, а серия последовательных гибов с небольшим углом. Таким образом, большая дуга (например, в 90°) состоит из нескольких прямых сегментов. Например, выполнив 8 гибов по 11-12 градусов каждый, мы получаем общий угол в те же 90°, но за счёт разбивки на сегменты и регулировки расстояния между гибами имитируется нужный радиус.

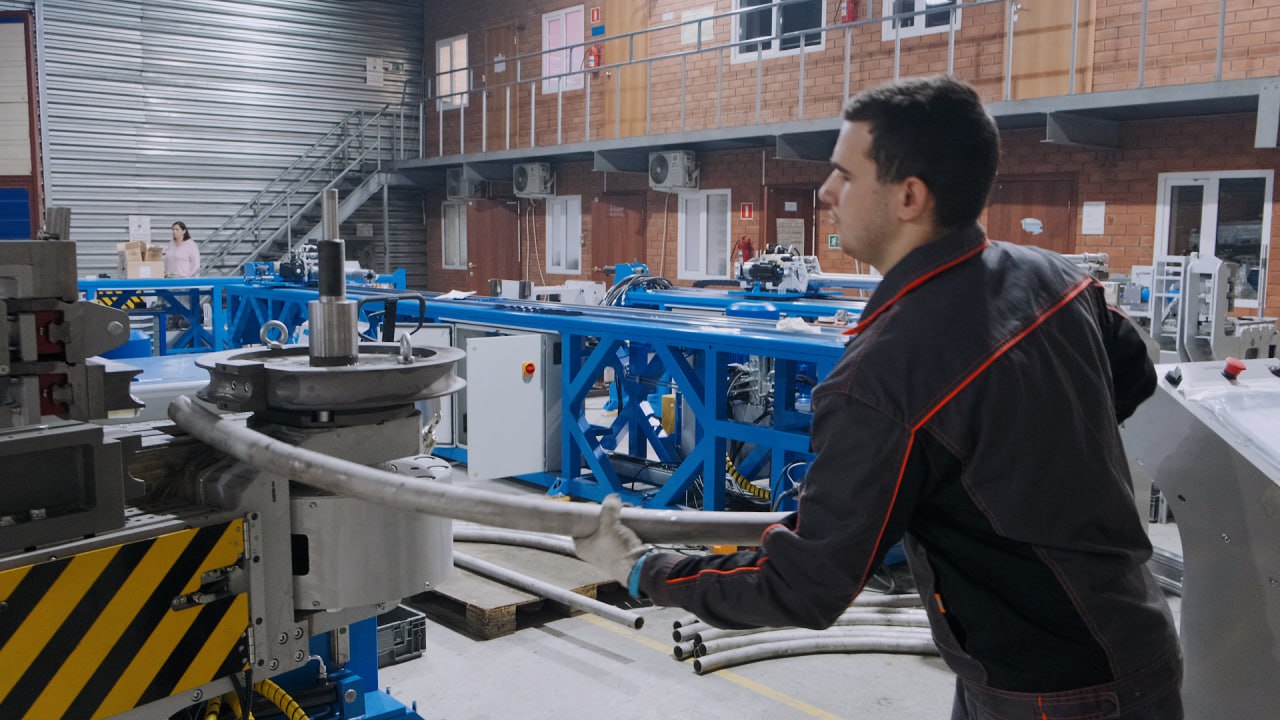

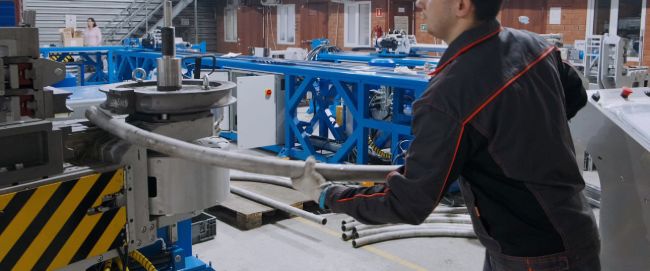

Ключевое преимущество — возможность получить практически любой радиус детали, что может быть критически важно для соединения агрегатов с жесткими требованиями к координатам входа-выхода. Такая гибка может быть настроена и выполнена на любом автоматическом трубогибочном станке СТАРК – по желанию заказчика.
